什么 是二分查找？
为什么 MySQL 采用 B+ 树作为索引？
怎样的索引的数据结构是好的？
MySQL 的数据是持久化的，意味着数据（索引+记录）是保存到磁盘上的，因为这样即使设备断
电了，数据也不 会丢失。
磁盘是一个慢的离谱的存储设备，有多离谱呢？
人家内存的访问速度是纳秒级别的，而磁盘访问的速度是毫秒级别的，也就是说读 取同样大小的
数据，磁盘中读取的速度比从内存中读取的速度要慢上万 倍，甚至几十万倍。
磁盘读写的最小单位是扇区，扇区的大小只有 512B 大小，操作系统一次会读写多个扇区，所以
操作系统的最小读写单位是块（Block ）。Linux 中的块大小为 4KB ，也就是一次磁盘 I/O 操作会
直接读写 8 个扇区。
由于数据库的索引是保存到磁盘上的，因此当我们通过索引查找某行数据的时候，就需要先从磁
盘读取索引到内存，再通过索引从磁盘中找到某行数据，然后读入到内存，也就是说查询过程中
会发生多次磁盘 I/O ，而磁盘 I/O 次数越多，所消耗的时间也就越大。
所以，我们希望索引的数据结构能在尽可能少的磁盘的 I/O 操作中完成查询工作，因为磁盘 I/O 操
作越少，所消耗的时间也就越小。
另外，MySQL 是支持范围查找的，所以索引的数据结构不仅 要能高效地查询某一个记录，而且也
要能高效地执行范围查找。
所以，要设计 一个适合 MySQL 索引的数据结构，至少满足以下要求：
能在尽可能少的磁盘的 I/O 操作中完成查询工作；
要能高效地查询某一个记录，也要能高效地执行范围查找；
分析完要求后，我们针对每一个数据结构分析一下。
什么 是二分查找？
索引数据最好能按顺序排列，这样可以使 用「二分查找法」高效定位数据。
假设我们现在用数组来存储索引，比如下面有一个排序的数组，如果要从中 找出数字 3，最简单办

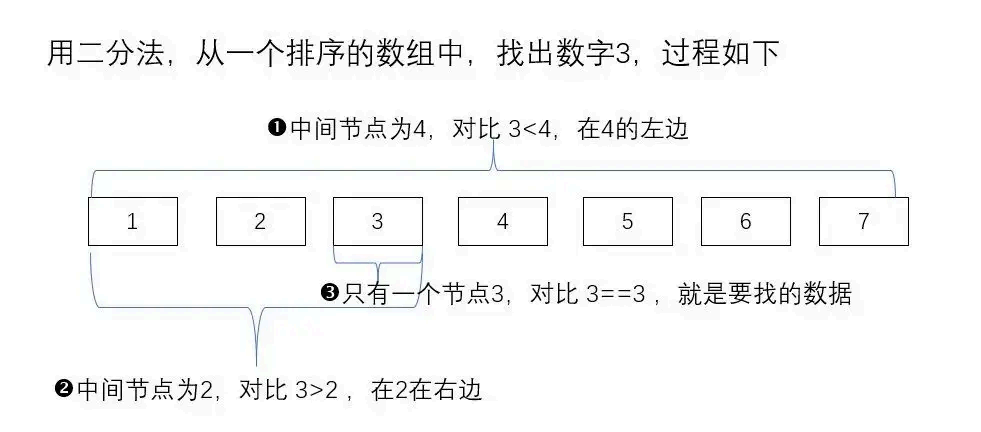

法就是从头依次遍历查询，这种方法的时间复杂度是 O(n) ，查询效率并不高。因为该数组是有序的，所以我们可以采用二分查找法，比如下面这张采用二分法的查询过程图：
可以看到，二分查找法每次 都把查询的范围减半，这样时间复杂度就降到了 O(logn) ，但是每次 查找都需要不断计算中间位置。
什么 是二分查找树？
用数组来实现线性排序的数据虽然简单好用，但是插入新元素的时候性能太低。
因为插入一个元素，需要将这个元素之后的所有元素后移一位，如果这个操作发生在磁盘中呢？
这必然是灾难性的。因为磁盘的 速度比内存慢几十万倍，所以我们不能用一种线性结构将磁盘排
序。
其次，有序的数组在使用二分查找的时候，每次 查找都要不断计算中间的位置。
那我们能不能设计 一个非线形且天然适合二分查找的数据结构呢？
有的，请看下图这个神奇的操作，找到所有二分查找中用到的所有中间节点，把他们用指针连起
来，并将最中间的节点作为根节点。
怎么样？是不是变成了二叉树，不过它不是普 通的二叉树，它是一个二叉查找树。
二叉查找树的特点是一个节点的左子树的所有节点都小于这个节点，右子树的所有节点都大于这
个节点，这样我们在查询数据时，不需要计算中间节点的位置了，只需将查找的数据与节点的数
据进行比较。
假设，我们查找索引值为 key 的节点：
如果 key 大于根节点，则在右子树中进行查找；
如果 key 小于根节点，则在左子树中进行查找；
如果 key 等于根节点，也就是找到了这个节点，返回根节点即可。

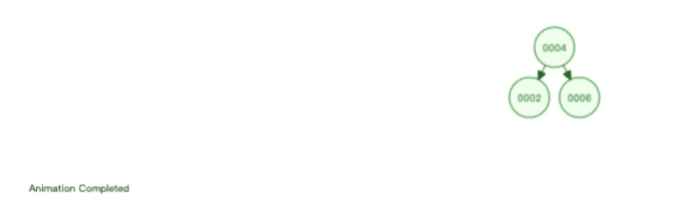

二叉查找树查找某个节点的动图演示如下，比如要查找节点 3 ：
另外，二叉查找树解决了插入新节点的问题，因为二叉查找树是一个跳跃结构，不必连续排列。
这样在插入的时候，新节点可以放在任何位 置，不会像线性结构那样插入一个元素，所有元素都
需要向后 排列。
下面是二叉查找树插入某个节点的动图演示：
因此，二叉查找树解决了连续结构插入新元素开销很大的问题，同时又保持着天然的二分结构。
那是不是二叉查找树就可以作 为索引的数据结构了呢？
不行不行，二叉查找树存在一个极端情况，会导致它变成一个瘸子！

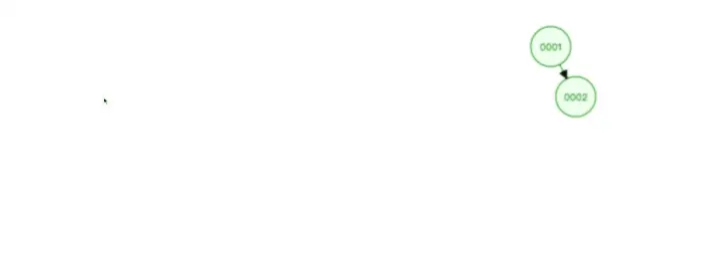

当每次 插入的元素都是二叉查找树中最大的元素，二叉查找树就会退化成了一条链表，查找数据
的时间复杂度变成了 O(n) ，如下动图演示：由于树是存储在磁盘中的，访问每个节点，都对应一次磁盘 I/O 操作（
假设一个节点的大小「小于」操作系统的最小读写单位块的大小），也就是说树的高度就等于每次 查询数据时磁盘 IO 操作的次数，所以树的高度越高，就会影响查询性能。
二叉查找树由于存在退化成链表的可能性，会使 得查询操作的时间复杂度从 O(logn) 升为 O(n) 。而且会随着插入的元素越多，树的高度也变高，意味着需要磁盘 IO 操作的次数就越多，这样导致
查询性能严重下降，再加上不 能范围查询，所以不适合作为数据库的索引结构。
什么 是自平衡二叉树？
为了 解决二叉查找树会在极端情况下退化成链表的问题，后面就有人提出平衡二叉查找树（AVL
树）。
主要是在二叉查找树的基础上增加了一些条件约束：每个节点的左子树和右 子树的高度差 不能超
过 1。也就是说节点的左子树和右 子树仍然为平衡二叉树，这样查询操作的时间复杂度就会一直维

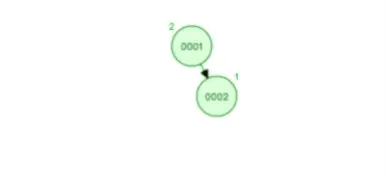

持在 O(logn) 。下图是每次 插入的元素都是平衡二叉查找树中最大的元素，可以看到，它会维持自平衡：
除了平衡二叉查找树，还有很多自平衡的二叉树，比如红黑树，它也是通过一些约束条 件来达到
自平衡，不过红黑树的约束条 件比较复杂，不是本篇的重点重点，大家可以看《数据结构》相关
的书籍来了解红黑树的约束条 件。

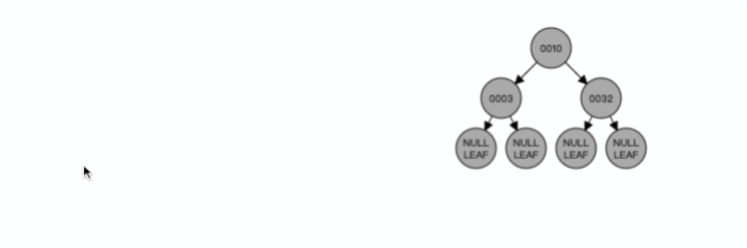

下面是红黑树插入节点的过程，这左旋右旋的操作，就是为了 自平衡。
不管平衡二叉查找树还是红黑树，都会随着插入的元素增多，而导致树的高度变高，这就意味着
磁盘 I/O 操作次数多，会影响整体数据查询的效率。

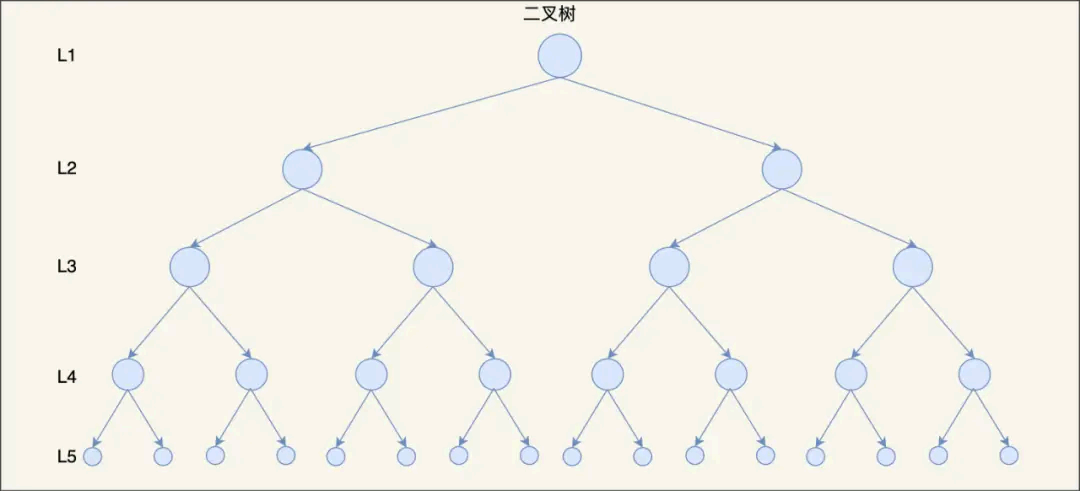

比如，下面这个平衡二叉查找树的高度为 5，那么在访问最底部的节点时，就需要磁盘 5 次 I/O 操
作。
根本原因是因为它们都是二叉树，也就是每个节点只能保存 2 个子节点 ，如果我们把二叉树改成
M 叉树（M>2 ）呢？

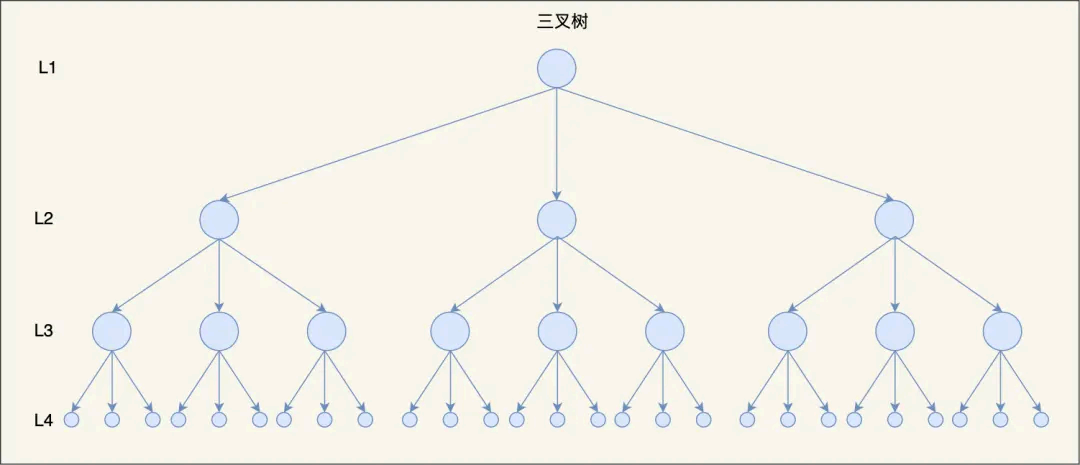

比如，当 M=3 时，在同样的节点个数情况下，三叉树比二叉树的树高要矮。因此，当树的节点越多的时候，并且树的分叉数 M 越大的时候，M 叉树的高度会远小于二叉树的
高度。
什么 是 B 树
自平衡二叉树虽然能保持查询操作的时间复杂度在O(logn) ，但是因为它本质上是一个二叉树，每个节点只能有 2 个子节点，那么当节点个数越多的时候，树的高度也会相应变高，这样就会增加
磁盘的 I/O 次数，从而影响数据查询的效率。
为了 解决降低树的高度的问题，后面就出来了 B 树，它不再限制一个节点就只能有 2 个子节点，
而是允许 M 个子节点 (M>2) ，从而降低树的高度。B 树的每一个节点最多可以包括 M 个子节点，M 称为 B 树的阶，所以 B 树就是一个多叉树。

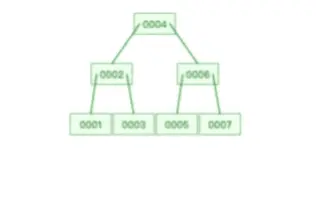

假设 M = 3 ，那么就是一棵 3 阶的 B 树，特点就是每个节点最多有 2 个（M-1 个）数据和最多有 3个（M个）子节点，超过这 些要求的话，就会分裂节点，比如下面的的 动图：
我们来看看 一棵 3 阶的 B 树的查询过程是怎样的？

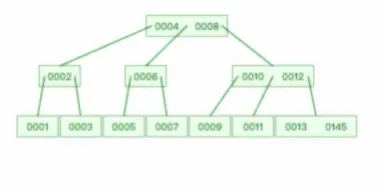

假设我们在上图一棵 3 阶的 B 树中要查找的索引值是 9 的记录那么步骤可以分为以下几步：
1. 与根节点的索引(4 ，8）进行比较，9 大于 8，那么往右边的子节点走；然后该子节点的索引为（10 ，12 ），因为 9 小于 10 ，所以会 往该节点的左边子节点走；
走到索引为9的节点，然后我们找到了索引值 9 的节点。
可以看到，一棵 3 阶的 B 树在查询叶子节点中的数据时，由于树的高度是 3 ，所以在查询过程中
会发生 3 次磁盘 I/O 操作。
而如果同样的节点数量在平衡二叉树的场景下，树的高度就会很高，意味着磁盘 I/O 操作会 更
多。所以，B 树在数据查询中比平衡二叉树效率要高。
但是 B 树的每个节点都包含数据（索引+记录），而用⼾的记录数据的大小很有可能远远 超过了索
引数据，这就需要花费更多的磁盘 I/O 操作次数来读到「有用的索引数据」。
而且，在我们查询位于底层的某个节点（比如 A 记录）过程中，「非 A 记录节点」里的记录数据会
从磁盘加载到内存，但是这些记录数据是没用的，我们只是想读取这些节点的索引数据来做比较
查询，而「非 A 记录节点」里的记录数据对我们是没用的，这样不仅 增多磁盘 I/O 操作次数，也
占用内存资源。
另外，如果使用 B 树来做范围查询的话，需要使用中序遍历，这会涉及多个节点的磁盘 I/O 问
题，从而导致整体速度下降。
什么 是 B+ 树？
B+ 树就是对 B 树做了一个升级，MySQL 中索引的数据结构就是采用了 B+ 树，B+ 树结构如下
图：
B+ 树与 B 树差异的点，主要是以下这几点：
叶子节点（最底部的节点）才会存放实际数据（索引+记录），非叶子节点只会存放索引；
所有索引都会在叶子节点出现，叶子节点之间构成一个有序链表；
非叶子节点的索引也会同时存在在 子节点中，并且是在子节点中所有索引的最大（或最小）。
非叶子节点中有多少个子节点，就有多少个索引；
下面通过三个 方面，比较下 B+ 和 B 树的性能区别。
1、单点查询
B 树进行单个索引查询时，最快可以在 O(1) 的时间代价 内就查到，而从平均时间代价 来看，会比B+ 树稍快一些。
但是 B 树的查询波动会比较大，因为每个节点即存索引又存记录，所以有时候访问到了非叶子节
点就可以找到索引，而有时需要访问到叶子节点才能找到索引。
B+ 树的非叶子节点不存放实际的记录数据，仅存放索引，因此数据量相同的情况下，相比存储即
存索引又存记录的 B 树，B+ 树的非叶子节点可以存放更多的索引，因此 B+ 树可以比 B 树更「矮
胖」，查询底层节点的磁盘 I/O 次数会更少。
2、插入和删除效率
B+ 树有大量的冗余节点，这样使得删除一个节点的时候，可以直接从叶子节点中删除，甚至可以
不动非叶子节点，这样删除非常快，

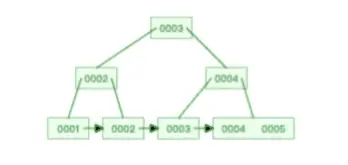

比如下面这个动图是删除 B+ 树 0004 节点的过程，因为非叶子节点有 0004 的冗余节点，所以在
删除的时候，树形结构变化 很小：
注意，：B+ 树对于非叶子节点的子节点和索引的个数，定义方式可能会有不同，有的是说非
叶子节点的子节点的个数为 M 阶，而索引的个数为 M-1 （这个是维基百科里的定义），因此
我本文关于 B+ 树的动图都是基于这个。但是我在前面介绍 B 树与 B+ 树的差异时，说的是
「非叶子节点中有多少个子节点，就有多少个索引」，主要是 MySQL 用到的 B+ 树就是这个
特性。

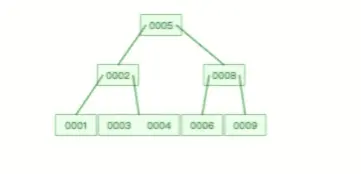

下面这个动图是删除 B 树 0008 节点的过程，可能会导致树的复杂变化 ：

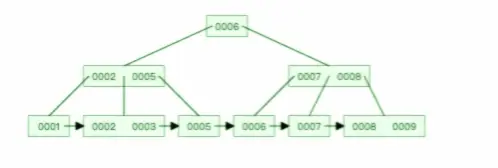

甚至，B+ 树在删除根节点的时候，由于存在冗余的节点，所以不会发生复杂的树的变形，比如下
面这个动图是删除 B+ 树根 节点的过程：
B 树则不同，B 树没有冗余节点，删除节点的时候非常复杂，比如删除根节点中的数据，可能涉及
复杂的树的变形，比如下面这个动图是删除 B 树根 节点的过程：
B+ 树的插入也是一样，有冗余节点，插入可能存在节点的分裂（如果节点饱和），但是最多只涉
及树的一条路径。而且 B+ 树会自动平衡，不需要像更多复 杂的算法，类似红黑树的旋转操作等。
因此，B+ 树的插入和删除效率更高。
3、范围查询
B 树和 B+ 树等值查询原理基本一致，先从根节点查找，然后对比目标数据的范围，最后递归的进
入子节点查找。
因为 B+ 树所有叶子节点间还有一个链表进行连接，这种设计 对范围查找非常有帮助，比如说我们
想知道 12 月 1 日和 12 月 12 日之间的订单，这个时候可以先查找到 12 月 1 日所在的叶子节点，
然后利用链表向右 遍历，直到找到 12 月12 日的节点，这样就不需要从根节点查询了，进一步节
省查询需要的时间。
而 B 树没有将所有叶子节点用链表串联起来的结构，因此只能通过树的遍历来完成范围查询，这
会涉及多个节点的磁盘 I/O 操作，范围查询效率不如 B+ 树。
因此，存在大量范围检索的场景，适合使用 B+ 树，比如数据库。而对于大量的单个索引查询的场
景，可以考虑 B 树，比如 nosql 的MongoDB 。
MySQL 中的 B+ 树
MySQL 的存储方式根据存储引擎的不同而不同，我们最常用的就是 Innodb 存储引擎，它就是采
用了 B+ 树作为了 索引的数据结构。

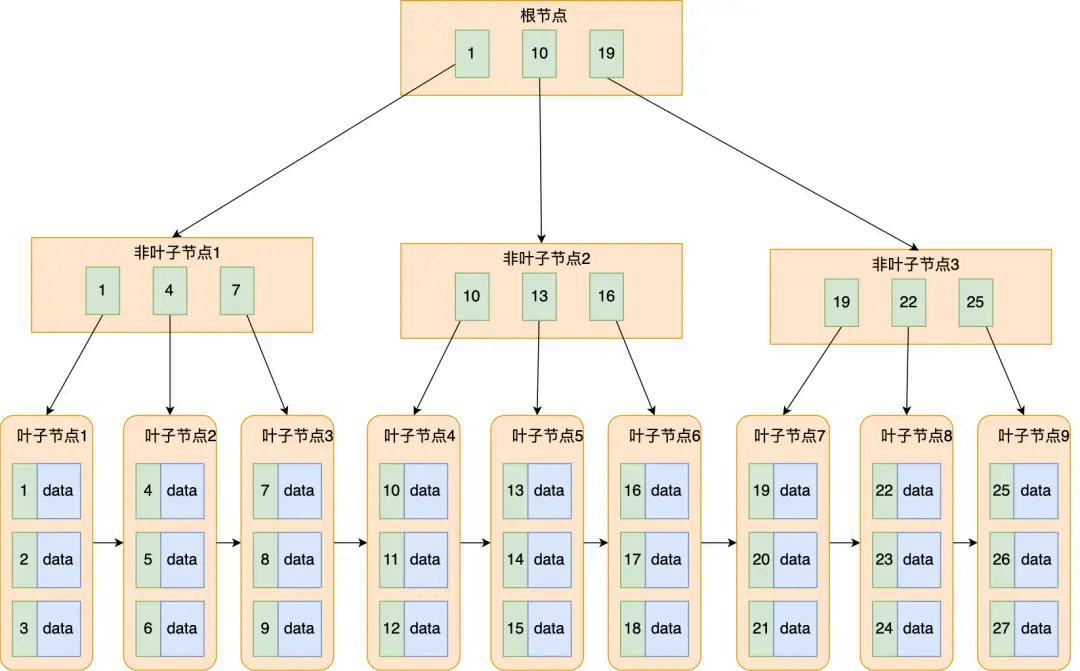

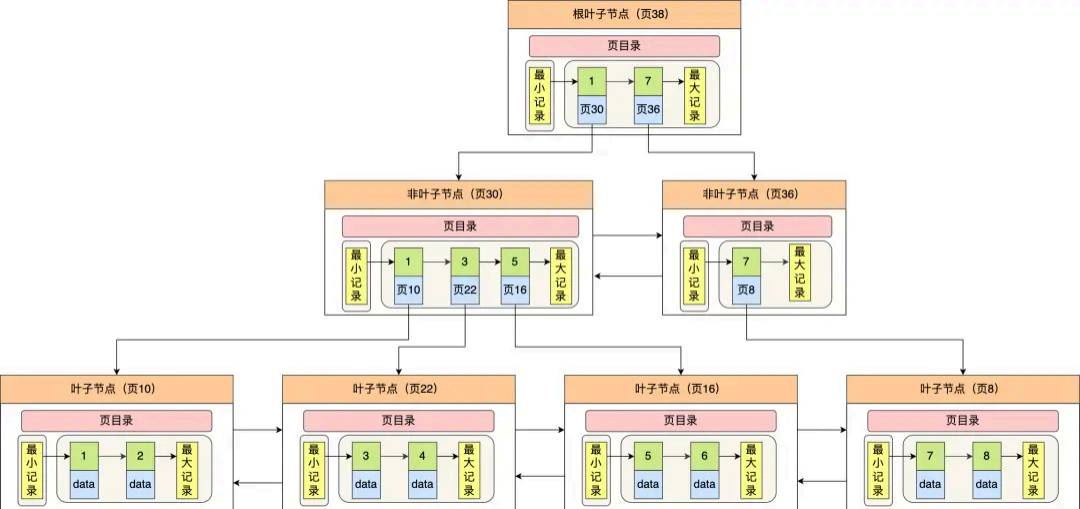

下图就是 Innodb 里的 B+ 树：
但是 Innodb 使用的 B+ 树有一些特别的点，比如：
B+ 树的叶子节点之间是用「双向链表」进行连接，这样的好处 是既能向右 遍历，也能向左遍
历。
B+ 树节点内容是数据⻚，数据⻚里存放了用⼾的记录以及各种信息，每个数据⻚默认大小是
16 KB 。
Innodb 根据索引类型不同，分为聚簇和二级索引。他们区别在于：
聚簇索引的叶子节点存放的是实际数据，所有完整的用⼾记录都存放在聚簇索引的叶子节点
而二级索引的叶子节点存放的是主键值，而不是实际数据。
因为表的数据都是存放在聚簇索引的叶子节点里，所以 InnoDB 存储引擎一定会为表创建一个聚簇
索引，且由于数据在物理上只会保 存一份，所以聚簇索引只能有一个，而二级索引可以创建多
个。
更多关于 Innodb 的 B+ 树，可以看我之前写的这篇：从数据⻚的⻆度看 B+ 树 。
总结
MySQL 是会将数据持 久化在硬盘，而存储功能是由 MySQL 存储引擎实现的，所以讨论 MySQL 使
用哪种数据结构作为索引，实际上是在讨论 存储引使用哪种数据结构作为索引，InnoDB 是
MySQL 默认的存储引擎，它就是采用了 B+ 树作为索引的数据结构。
要设计 一个 MySQL 的索引数据结构，不仅仅 考虑数据结构增删改的时间复杂度，更重要的是要考
虑磁盘 I/0 的操作次数。因为索引和记录都是存放在硬盘，硬盘是一个非常慢的存储设备，我们在
查询数据的时候，最好能在尽可能少的磁盘 I/0 的操作次数内完成。
二分查找树虽然是一个天然的二分结构，能很好的利用二分查找快速定位数据，但是它存 在一种
极端的情况，每当插入的元素都是树内最大的元素，就会导致二分查找树退化成一个链表，此时
查询复杂度就会从 O(logn) 降低为 O(n) 。为了 解决二分查找树退化成链表的问题，就出现了自平衡二叉树，保证了查询操作的时间复杂度
就会一直维持在 O(logn) 。但是它本质上还是一个二叉树，每个节点只能有 2 个子节点，随着元素的增多，树的高度会越来越高。
而树的高度决定于磁盘 I/O 操作的次数，因为树是存储在磁盘中的，访问每个节点，都对应一次
磁盘 I/O 操作，也就是说树的高度就等于每次 查询数据时磁盘 IO 操作的次数，所以树的高度越
高，就会影响查询性能。
B 树和 B+ 都是通过多叉树的方式，会将树的高度变矮，所以这两个 数据结构非常适合检索存于磁
盘中的数据。
但是 MySQL 默认的存储引擎 InnoDB 采用的是 B+ 作为索引的数据结构，原因有：
B+ 树的非叶子节点不存放实际的记录数据，仅存放索引，因此数据量相同的情况下，相比存储
即存索引又存记录的 B 树，B+ 树的非叶子节点可以存放更多的索引，因此 B+ 树可以比 B 树更
「矮胖」，查询底层节点的磁盘 I/O 次数会更少。
B+ 树有大量的冗余节点（所有非叶子节点都是冗余索引），这些冗余索引让 B+ 树在插入、删
除的效率都更高，比如删除根节点的时候，不会像 B 树那样会发生复杂的树的变化 ；
B+ 树叶子节点之间用链表连接了起来，有利于范围查询，而 B 树要实现范围查询，因此只能通
过树的遍历来完成范围查询，这会涉及多个节点的磁盘 I/O 操作，范围查询效率不如 B+ 树。
