11.2 画图经验分享
如果我的文章缺少了自己画的图片，相当于失去了灵魂，技术文章本身就很枯燥，如果文章中没
有几张图片，读者被劝退的概率飙飙 升，剩下没被劝退的估计看着看着 就睡着 了。所以，精美的
图片可以说是必不可少的一部分，不仅 在阅读时能带来视觉 的冲击，而且图片相比文字能涵盖更
多的信息，不然怎会有一图胜千言的说法呢？
这时，可能有的读者会说自己不写文章呀，是不是没有必要了解画图了？我觉得这是不对，画图在我们工作中其实也是有帮助的，比如如 果你想跟领导汇报一个业 务流程的问题，把业务流程画
出来，肯定用图的方式比用文字的方式交流起来会更有 效率，更轻松些；如果你参与了 一个比较
复杂的项目开发，你也可以把代码的流程图给画出来，不仅 能帮助自己加深理解，也能帮助后面
参与的同事能更快的接手这个项目；甚至如果你要晋升级别了，演讲 PTT 里的配图也是必不可少
的。
不过很多人都是纠结 用什么 画图工具，其实小林觉得再烂的画图工具，只要你思路清晰，确定自
己要表达出什么 信息，也是能把图画好的，所以不必纠结 哪款画图工具，挑一款自己画起来舒服
的就行了。
在线的画图网址，地址 是：
用它的原因是使用方便和简单，当然最重要的是它完 全免 费，没有什么 限制，甚至还能直接把图
片保存到 GoogleDrive 、 OneDrive 和 Github ，我就是保存到 Github ，然后用 Github 作为我的图
床。

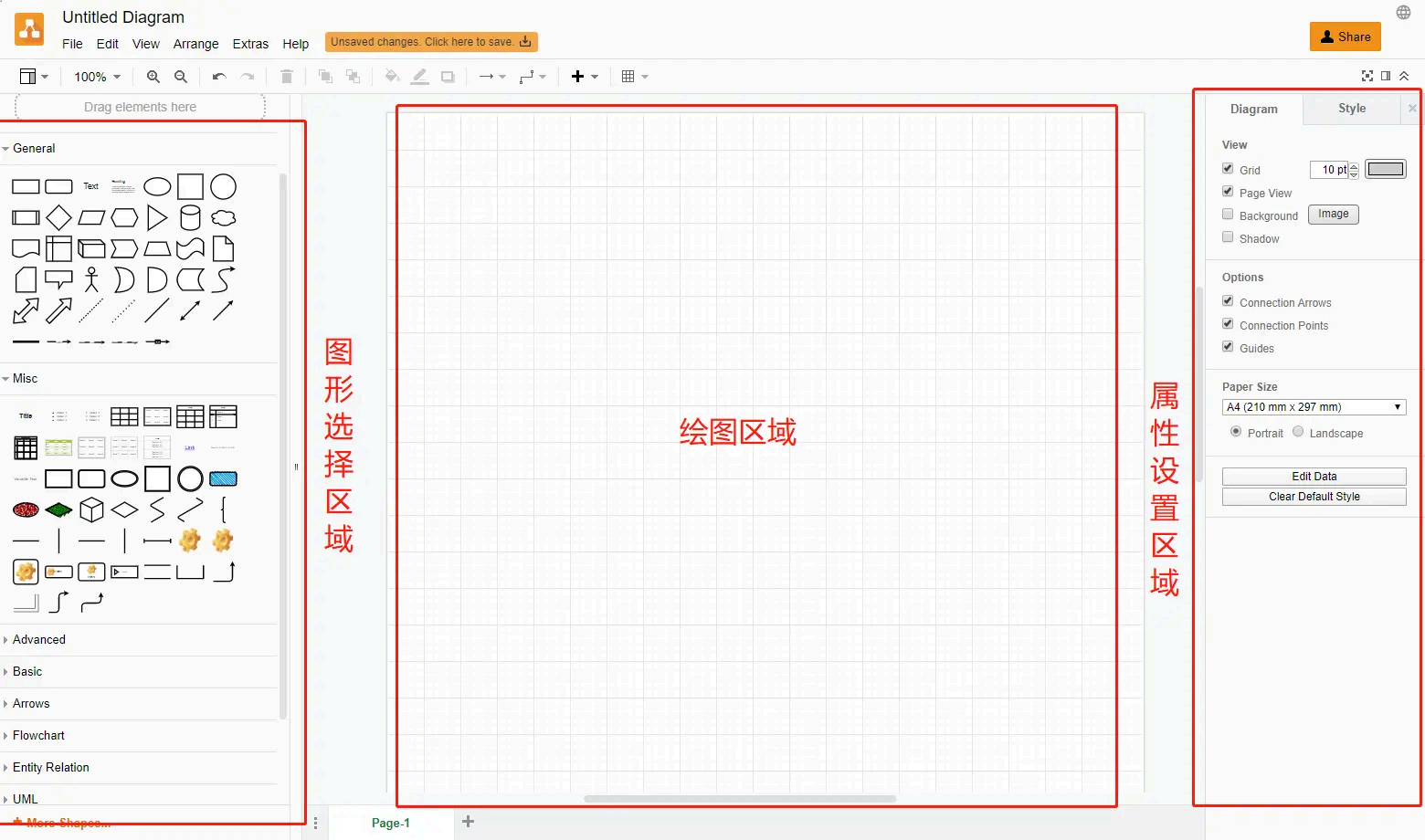

既然要认识 它，那就先来看看 它⻓什么 样子，它主要分为三个 区域，从左往右的顺序是「图形选
择区域、绘图区域、属性设置区域」。

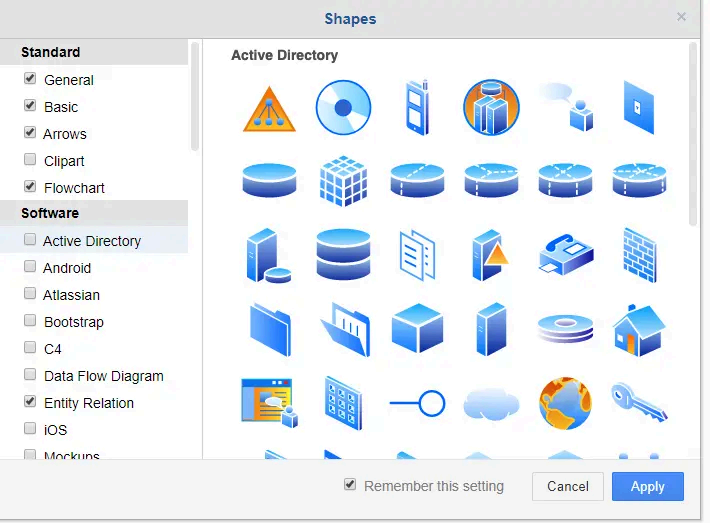

其中，最左边的「图形选择区域」可以选择的图案有很多种，常⻅的流程图、时序图、表格图都
有，甚至还可以在最左下⻆的「更多图形」找到其他种类的图形，比如网络设备图标等。
再来，最右边「属性设置区域」可以设置文字的大小，图片颜色、线条形状等，而我最常用颜色
板块是下面这三种，都是比较浅色的，这样看起来舒服些。

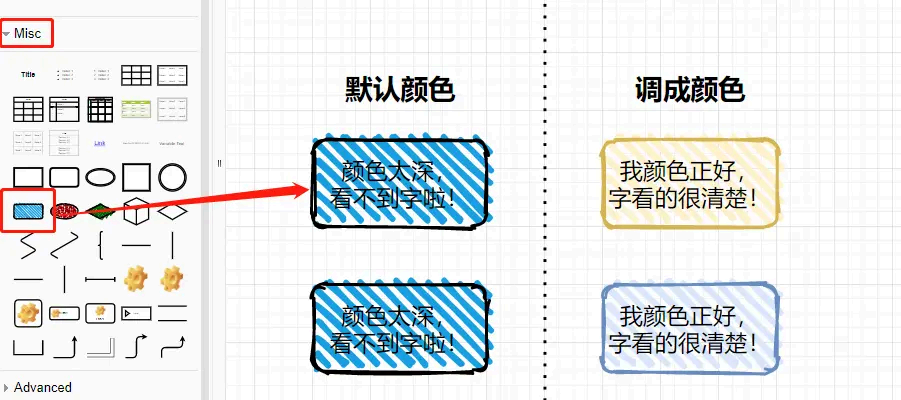

我最近常用的一个图形是圆⻆方块图 ，它的位置如下图，但是它默认的颜色过于深色，如果要在
方框图中描述文字，则可能看不清楚，这时我会在最右侧的「属性设置区域」把方块颜色设置成
浅色系列的。另外，还有一点需要注意的是，默认的字体大小比较小，我一般会调成 16px 大
小。

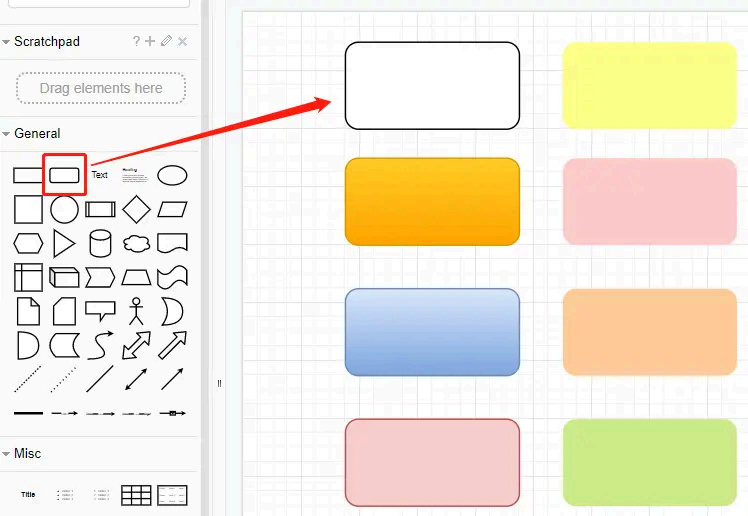

如果你不喜欢上图的带有「划痕」的圆⻆方块图 形，可以选择下图中这个最简洁的圆⻆方框图
形。

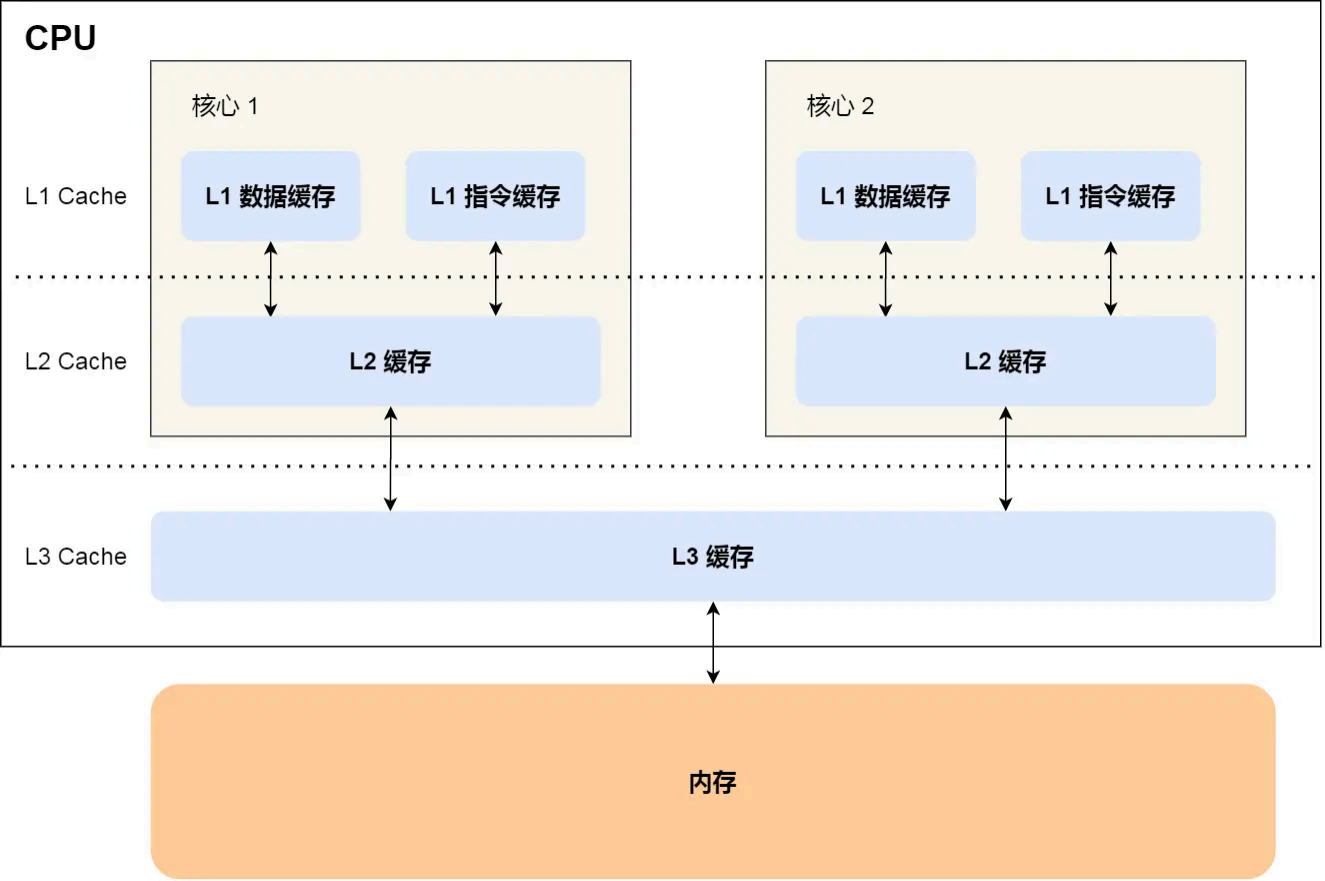

这个简洁的圆⻆方框图形，再搭配颜色，能组合成很多结构图，比如我用过它组成过 CPU Cache
的结构图。

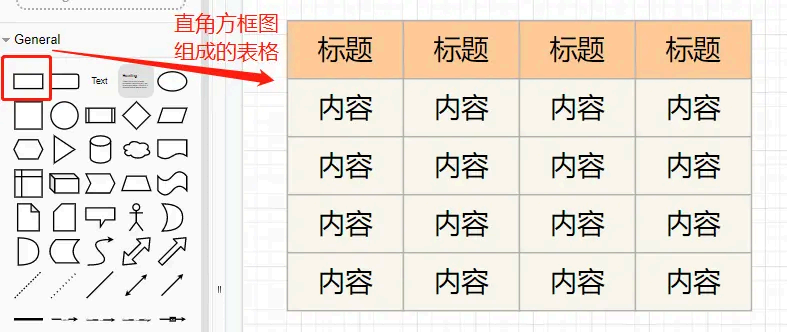

那直⻆方框图形，我主要是用来组成「表格」，原因自带的表格不好看，也不 方便调。
如果觉得直直 的线条太死板，你可以把图片属性中的「Comic 」勾上，于是就会变成歪歪 扭扭 的效
果啦，有点像手绘⻛格，挺多人喜欢这种⻛格。

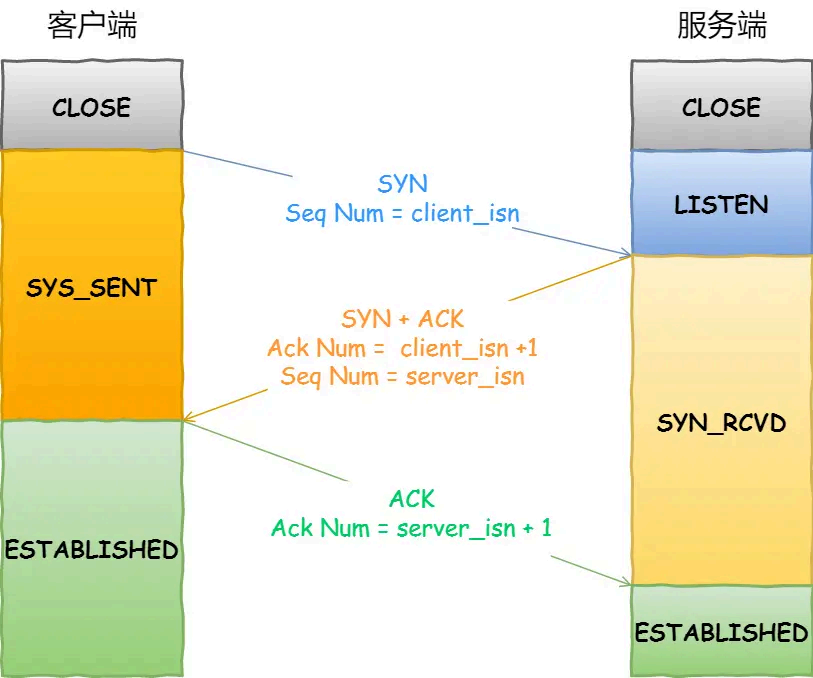

比如，我用过这 种⻛格画过 TCP 三次握手流程的图。
方块图 形再加上菱形，就可以组合成简单程序流程图了，比如我画过存储器缓存流程图。
所以，不要小看这些基本图形，只要构思清晰，再基本的图形，也是能构成层次分明并且好看的
图。
基本的图形介绍完后，相信你 画一些简单程序流程图等图形是没问题的了，接下来就是各种图形
- 线条的组合的了。
通过一些基本的图形组合，你还可以画出时序图，时序图可以用来描述多个对象之间的交互 流
程，比如我画过多个线程获取互斥锁的时序图。

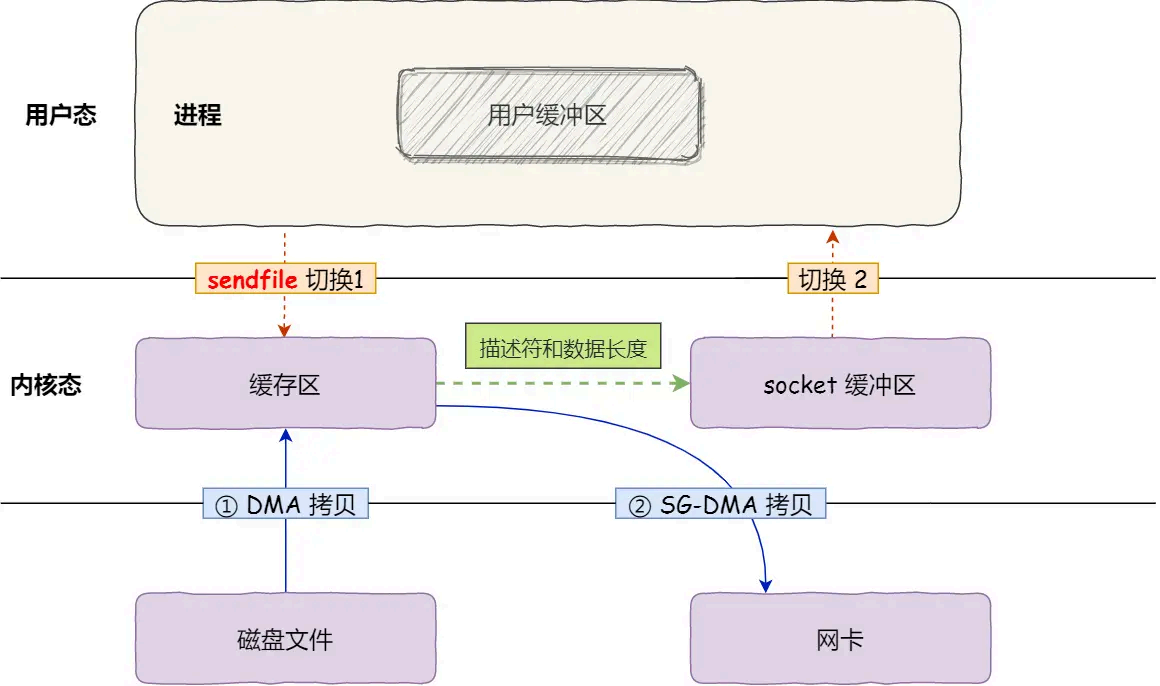

再来，为了 更好表达零拷⻉技术的过程，那么用图的方式会更清晰。

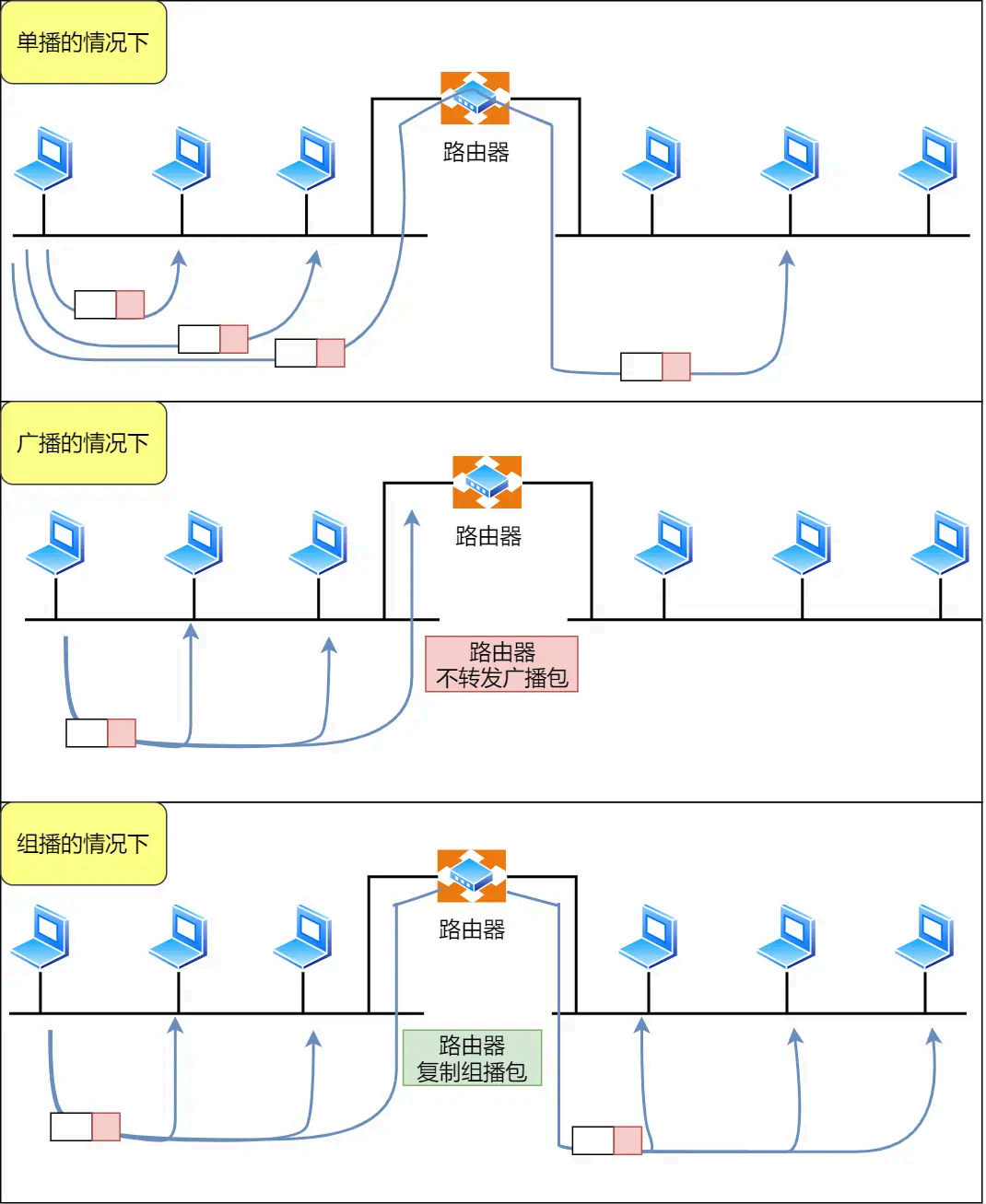

前面也提到，图形不只是简单图形，还有其他自带的设备类图形，比如我用网络设备图画过单
播、广播、多播通信的区别图。

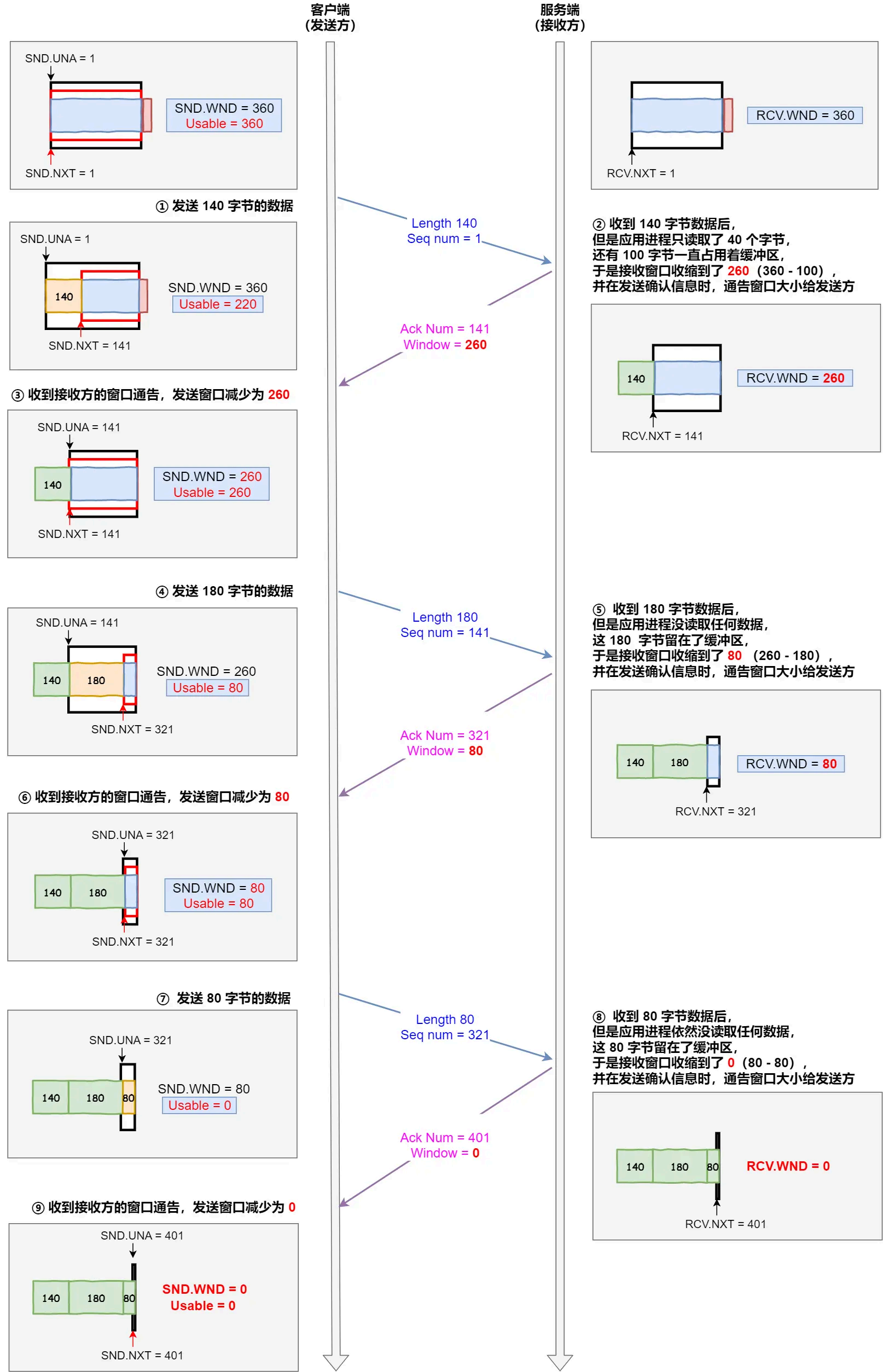

你要说，我画过最复杂的图，那就是写 TCP 流量控制的时候，把整个交互 过程 + 文字描述 + 滑动
窗口状况都画出来了，现在回想起来还是觉得累人。
还有好多好多 ，我就比一一列举，这半年下来，至少画了 500+ 张图了，每一张图其实还是
挺费时间的，相信画过图的朋友后，都能体会 到这种感觉了。但没办法，图解工具人呢，画图可以更好的诠释文章内容，但最重要的是，把你们 吸引过来了，这是件让我非常高兴的事情，也是让我感觉画图这个事 情值得认真做。
另外，细心的读者也发现了，小林贴代码的时候，使用的是图片的形式 ，原因是代码通常都是比
较⻓，在手机看文章用图片的呈现的方式会更舒服清晰。

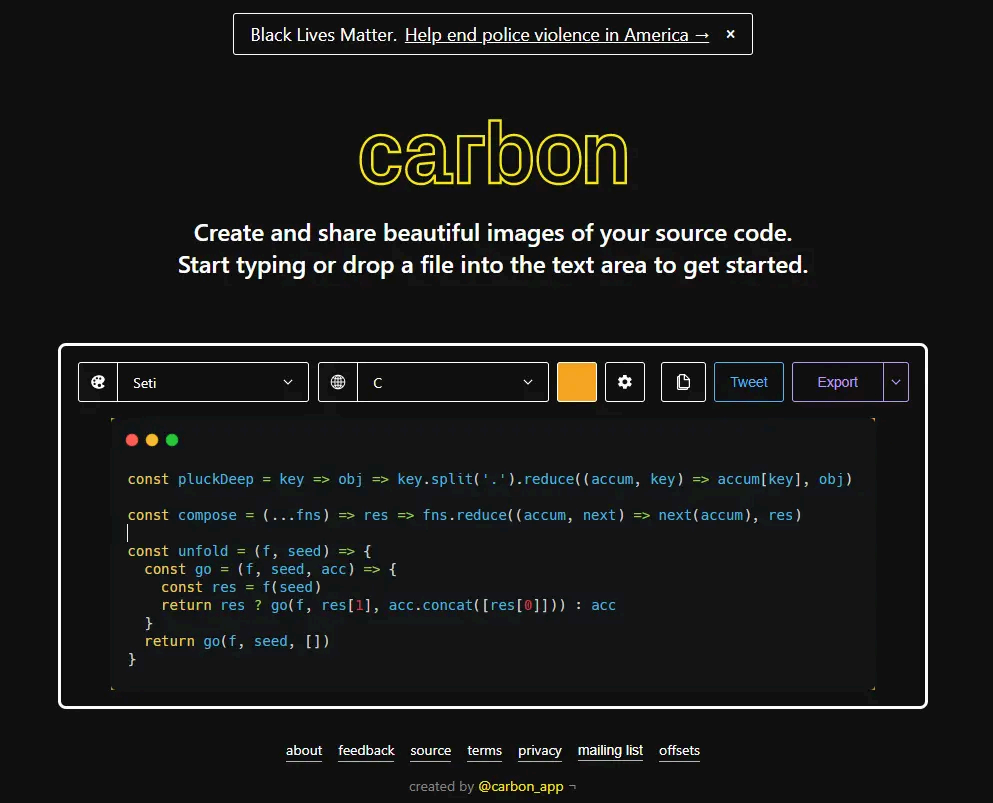

在这里也推荐下这个代码截图网址：
网站⻚面如下图，代码显示的效果是不是很美观？
文字的分享有局限性，关键还是要你自己动手摸索摸索，形成自己一套画图的方法论，练习的时
候可以先从模仿画起，后面再结合工作或文章的需求画出自己心中的那个图。
